光刻 Lithography

宣布时间：2021-06-02 | 游览：4785

内容摘要：光刻是集成电路制造中的一道要害工艺，，，，，，，，它是使用光化学反应原理把事先制备在掩模上的图形转印到一个衬底（晶圆）上，，，，，，，，使选择性的刻蚀和离子注入成为可能。。。。。光刻是微纳器件制备历程中的一个至关主要的环节 ； ；；；；；；不管是半导体器件、光电器件，，，，，，，，照旧微米/纳米机电系统的制备都离不开光刻工艺[1]。。。。。

       光刻是集成电路制造中的一道要害工艺，，，，，，，，它是使用光化学反应原理把事先制备在掩模上的图形转印到一个衬底（晶圆）上，，，，，，，，使选择性的刻蚀和离子注入成为可能。。。。。光刻是微纳器件制备历程中的一个至关主要的环节 ； ；；；；；；不管是半导体器件、光电器件，，，，，，，，照旧微米/纳米机电系统的制备都离不开光刻工艺[1]。。。。。

特殊是在超大规模集成电路的制造中，，，，，，，，正是由于光刻装备、质料和工艺的生长，，，，，，，，才使得集成电路上的器件能越做越�。。。。。�，，，，，，，芯片的集成度越来越高，，，，，，，，单个晶体管的平均造价越来越低。。。。。

　　光刻工艺的基本流程如图1所示。。。。。首先是在晶圆（或衬底）外貌涂上一层光刻胶并烘干。。。。。烘干后的晶圆被传送到光刻机内里。。。。。光线透过一个掩模把掩模上的图形投影在晶圆外貌的光刻胶上，，，，，，，，实现曝光，，，，，，，，引发光化学反应。。。。。对曝光后的晶圆举行第二次烘烤，，，，，，，，即所谓的曝光后烘烤，，，，，，，，后烘烤是的光化学反应更充分。。。。。最后，，，，，，，，把显影液喷洒到晶圆外貌的光刻胶上，，，，，，，，是的曝光图形显影。。。。。显影后，，，，，，，，掩模上的图形就被存留在了光刻胶上。。。。。涂胶、烘烤和显影都是在匀胶显影机中完成的，，，，，，，，曝光是在光刻机中完成的。。。。。匀胶显影机和光刻机一样平常都是联机作业的，，，，，，，，晶圆通过机械手在各单位和机械之间传送。。。。。整个曝鲜明影系统是关闭的，，，，，，，，晶圆不直接袒露在周围情形中，，，，，，，，以镌汰情形中有害因素对光刻胶和光化学反应的影响[1]。。。。。

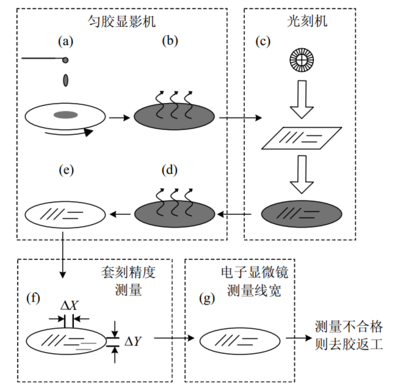

图 1 现代光刻工艺的基本流程和光刻后的检测办法


参考文献：

[1] 韦亚一，，，，，，，，超大规模集成电路先进光刻理论与应用，，，，，，，，科学出书社，，，，，，，，2016.06，，，，，，，，1-1,4-4
